Leonardo 3.5 и Idro — лъчист таван с изключително висока производителност и енергоспестяване със стъпка от 3,5 см.
Leonardo 3.5 и Idro — лъчист таван с изключително висока производителност и енергоспестяване със стъпка от 3,5 см.
Leonardo 3.5 и Leonardo Idro отговарят както на нуждите от отопление, така и на тези от охлаждане. Системата Leonardo се състои от модулни гипсокартонени панели с вградени тръби MidiX Plus със стъпка от 3,5 см, които максимизират топлообменната повърхност между тръбите и гипсокартона. Панелът от гипсокартон или влагоустойчив гипсокартон се доставя в комбинация с изолационен слой от EPS, синтеризиран с графит, наличен във версия със стъпка от 3,5 см.
Техническо описание
Панел:
15 мм предварително завършен гипсокартонен панел за монтаж на таван, наличен и във версия с влагоустойчив гипсокартон (Idro), съчетан с 35 мм експандиран полистирен (EPS), синтеризиран с графит тип Neopor® или подобен (λD = 0,030 W/m·K съгласно EN 13163).
Тръби:
Вградена 5-слойна тръба от полиетилен PE-RT тип II MidiX Plus, устойчива на високи температури (DIN 16833, ISO 24033, ISO 22391, ISO 21003, EN 1264), с кислородна бариера EVOH и паропропускливост по-ниска от 0,32 mg/(m²·d) при 40°C и 3,6 mg/(m²·d) при 80°C, съответстваща на DIN 4726 и EN 1264-4.
Характеристики на тръбата:
- Диаметър: 10 x 1,3 мм
- Конфигурация: Зигзагообразна със стъпка 3,5 см
- Механична устойчивост: Класове 4 и 5 при 6 бара (ISO 10508), с очакван живот от 50 години.
Качество и сертификация:
MIDIX PLUS тръбите подлежат на проверка и контрол от независими органи (KIWA NV) и са сертифицирани с KOMO K 86478, DIN CERTCO 3V399 PE-RT, и CE маркировка (ETA 17-1013).
Изолация:
EPS слой с дебелина 35 мм, синтеризиран с графит за оптимална топлоизолация.
Тегло:
Специфично тегло в работен режим: ~13 кг/м²
Приложение:
Подходящ за отопление и охлаждане. Предлага се във версии за стандартни и влажни помещения (Idro).
Предварително завършен 15 мм гипсокартонен панел за монтаж на таван, съчетан с 35 мм синтеризиран експандиран полистирен с графит, като Neopor® или подобен (λD=0,030 W/m·K съгласно EN 13163), допълнен с 5-слойна тръба от полиетилен PE-RT тип II MidiX Plus, устойчива на високи температури (DIN 16833, ISO 24033, ISO 22391, ISO 21003, EN 1264), с кислородна бариера EVOH в дебелината на тръбата и паропропускливост по-ниска от 0,32 mg/(m²·d) при 40°C и 3,6 mg/(m²·d) при 80°C, което я прави съвместима с изискванията на стандартите DIN 4726 и EN 1264-4.
Механичните характеристики на тръбата позволяват тя да принадлежи към класове 4 и 5 при налягане от 6 бара (ISO 10508), с очакван живот от 50 години. Тръбата MidiX Plus с размери 10 x 1,3 мм е разположена зигзагообразно със стъпка от 3,5 см, с оптимизиран път за увеличаване на зоната за безопасно закрепване.
За да се гарантира постоянството на качеството, тръбите MIDIX PLUS подлежат на проверка и контрол от независима трета страна (KIWA NV) и са сертифицирани с KOMO K 86478 и DIN CERTCO 3V399 PE-RT системна сертификация, както и CE маркировка (ETA 17-1013).
Лазерен маркировка на повърхността на панела посочва местоположението на тръбата. Тръбата е снабдена с връзки.
В изолационния слой има многослойна тръба от PE-RT тип II (PE-RT II/AL/PE-RT II) с размери 20 x 2 мм (EN ISO 21003), със запушен край, предварително разширена и снабдена с пръстени за хидравлична връзка на панелите с основните линии на захранване.
Механичните характеристики на тръбата позволяват тя да принадлежи към класове 1, 2, 4 и 5 при налягане от 10 бара. Тръбата е непроницаема за кислород съгласно DIN 16836 и отговаря на изискванията на EN ISO 11855 и UNI EN 1264-4. Сертифицирана е за херметичност на хидравличните връзки според EN ISO 21003-5.
Гладко покритие
Специфично тегло в експлоатация: ~16,7 кг/м²

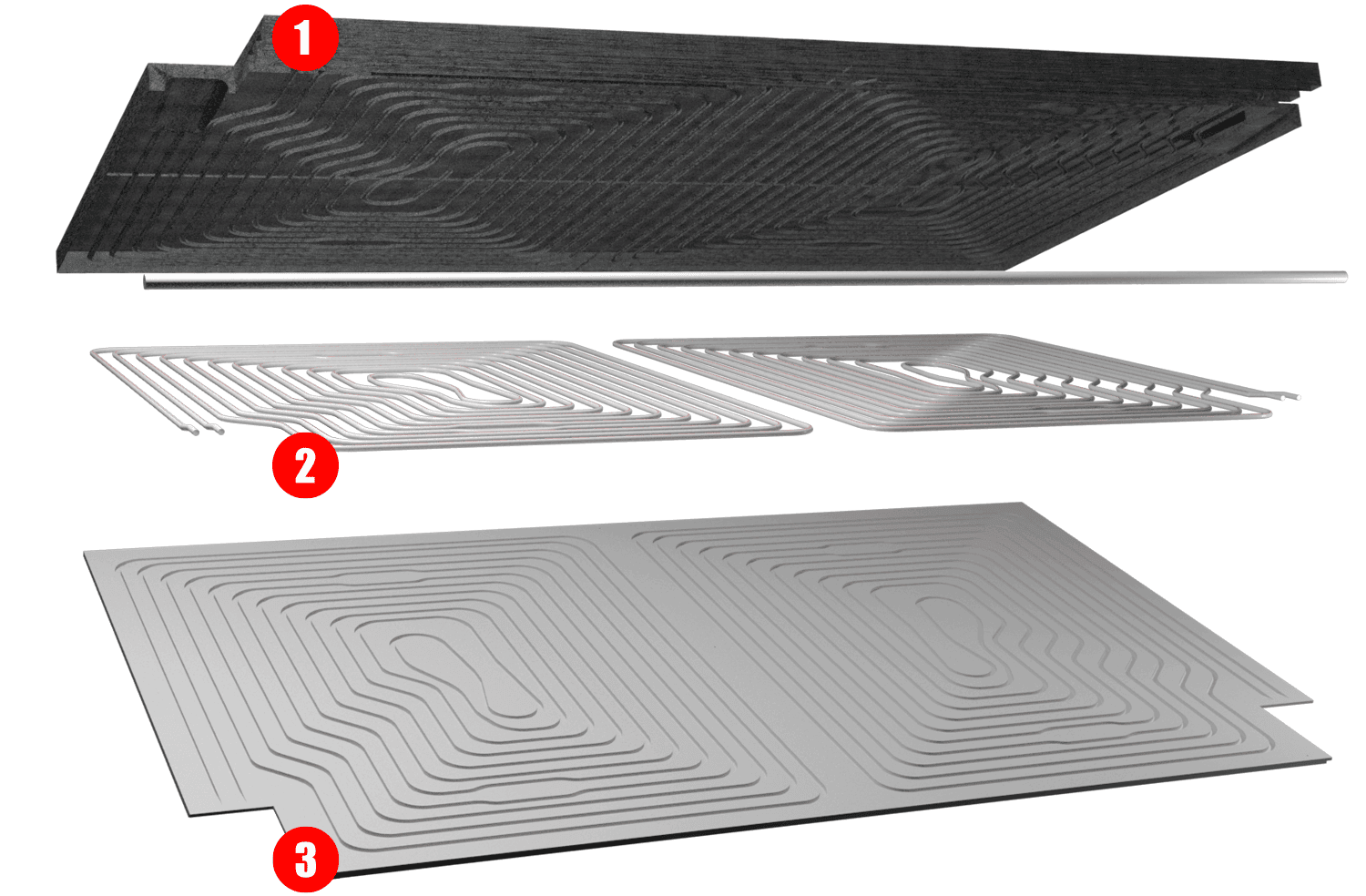

- Изолационна плоча от експандиран полистирен, синтеризиран с графит Neopor® от BASF
- Гипсокартонен лист с лазерно маркиране на безопасната зона на тръбата
- 5-слойна тръба MidiX Plus
Защо да го изберете?
НИСКА ТЕРМИЧНА ИНЕРЦИЯ
Диаметърът и дебелината на използваната тръба (MidiX 10x1.3 мм), тръбопроводът, интегриран в гипсокартона, който увеличава ефективността с 8% в сравнение с тръбата, поставена в изолацията, и неговата специфична зигзагообразна геометрия, правят Леонардо високо ефективна таванна система с много ниска термична инерция.
Отстрани са показани термографски снимки на системата Леонардо по време на нейното пускане в режим на охлаждане, със средна температура на водата от 18°C. Забележете как само след 20 минути системата вече е достигнала пълния си капацитет.
ГЪВКАВ ДИЗАЙН И ИЗПЪЛНЕНИЕ
Екстремната универсалност на системата Леонардо се проявява както по време на проектиране, така и по време на инсталация. Панелът е проектиран с интегрирана тръба и два автономни кръга. Това позволява гипсокартонената плоча да бъде разрязана на две точно огледални части, като всяка от тях е оборудвана със собствена тръба.
СИСТЕМА СЕРТИФИЦИРАНА ОТ WSP LAB

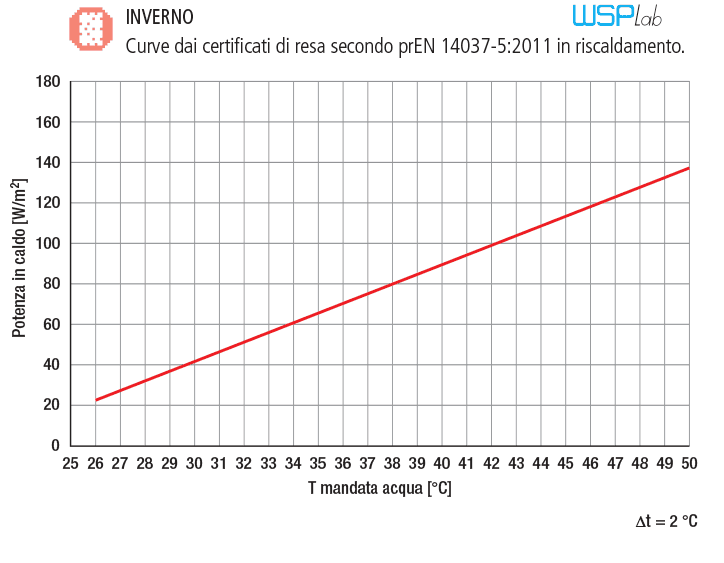

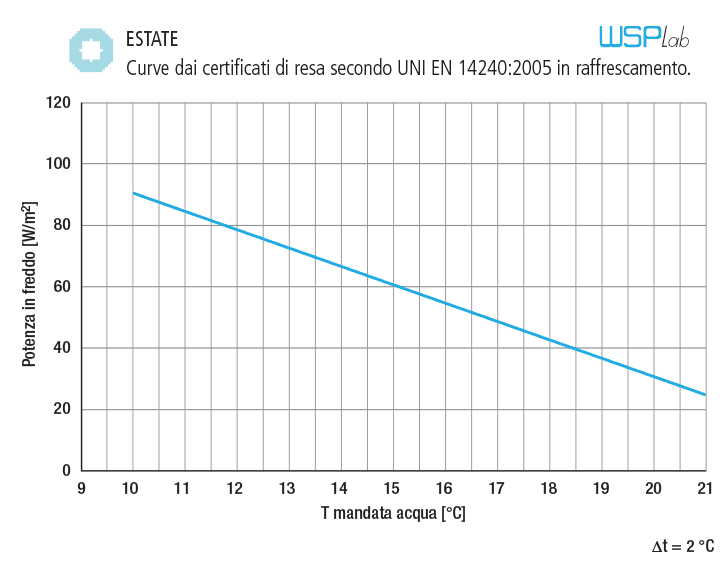

Отоплителни и охладителни системи, сертифицирани съгласно EN 14037-5 и EN 14240.
ГАРАНЦИЯ БЕЗ ОГРАНИЧЕНИЕ ВЪВ ВРЕМЕТО
Радиантни системи Eurotherm, по-безопасни и гарантирани без ограничение във времето чрез застраховка от ITAS. Eurotherm удължава гаранцията за дефекти или производствени недостатъци за всички продукти в своята широка гама за цялото време на експлоатация на радиантната система.
